界面膠就是為了區(qū)分界面劑，以防搞混，被不太了解界面膠和界面劑的人亂用，界面膠用以結(jié)構(gòu)加固和承重結(jié)構(gòu)新老水泥混凝土銜接，性能指標(biāo)也較高，滿足建筑加固中膠的技術(shù)性能。

　　如何選擇好的界面膠?

　　1.界面膠的基本性能指標(biāo).長期性能指標(biāo).介質(zhì)的耐蝕性是與配套結(jié)構(gòu)膠相當(dāng)，并且具有相溶性。

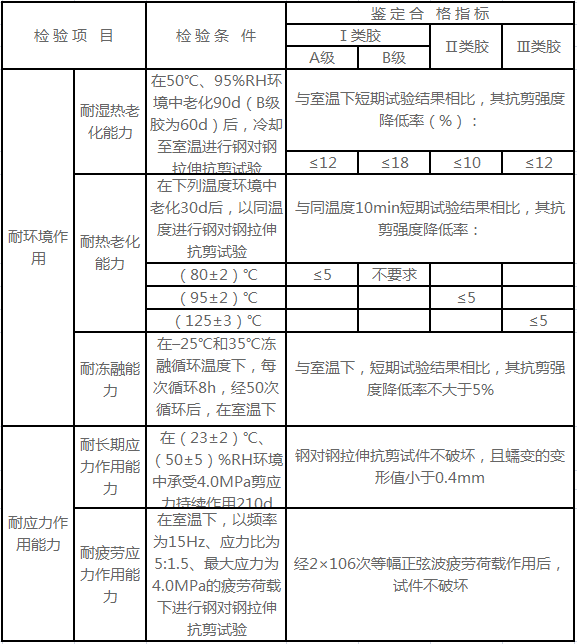

　　以水泥混凝土為原材料，結(jié)構(gòu)膠長期性能指標(biāo)判定標(biāo)準(zhǔn)

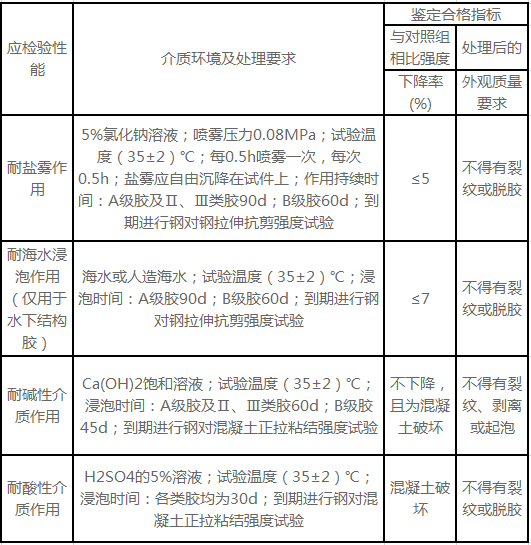

　　以水泥混凝土為原材料，結(jié)構(gòu)膠耐介質(zhì)侵蝕性判定標(biāo)準(zhǔn)

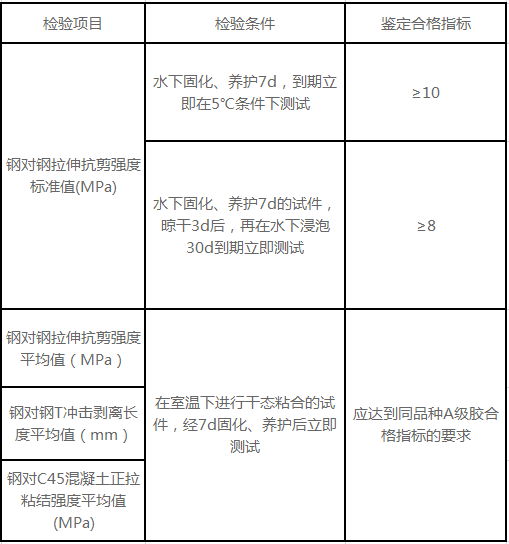

　　2.界面膠的粘結(jié)抗剪性能不應(yīng)受界面水分含量的影響，可以從含有水分子的粘結(jié)面中正常固化，并且具有所需要的抗拉強度。結(jié)構(gòu)膠在鋼濕粘結(jié)情況下的抗拉強度滿足下表。

　　為確保其工作性能的穩(wěn)定性，應(yīng)控制界面膠的線性收縮率。

　　1)不加填料時，CS≤0.4%;

　　2)添加填料時，CS≤0.2%

　　4.水泥混凝土濕粘結(jié)條件下界面膠的壓縮抗拉強度滿足《工程結(jié)構(gòu)鋼筋材料安全鑒定技術(shù)規(guī)范》附錄N的要求?；救缦拢?/p>

　　試件的破壞形式及其正常性必須符合以下要求：

　　(1).試件損壞形式按下列要求劃分：

　　1).水泥混凝土內(nèi)聚破壞發(fā)生在水泥混凝土內(nèi)部;

　　2).粘附損傷-損傷發(fā)生在涂膠粘劑的原剪切面上;

　　3).混合破壞。

　　(2).毀壞破壞形式正常性的標(biāo)準(zhǔn)必須符合以下要求：

　　1).水泥混凝土內(nèi)聚破壞，或水泥混凝土內(nèi)聚破壞面積占粘結(jié)面積85%以上的混合破壞，都可認(rèn)定是正常破壞;

　　2).水泥混凝土內(nèi)聚破壞面積低于85%的混合破壞，應(yīng)認(rèn)定是異常破壞。
